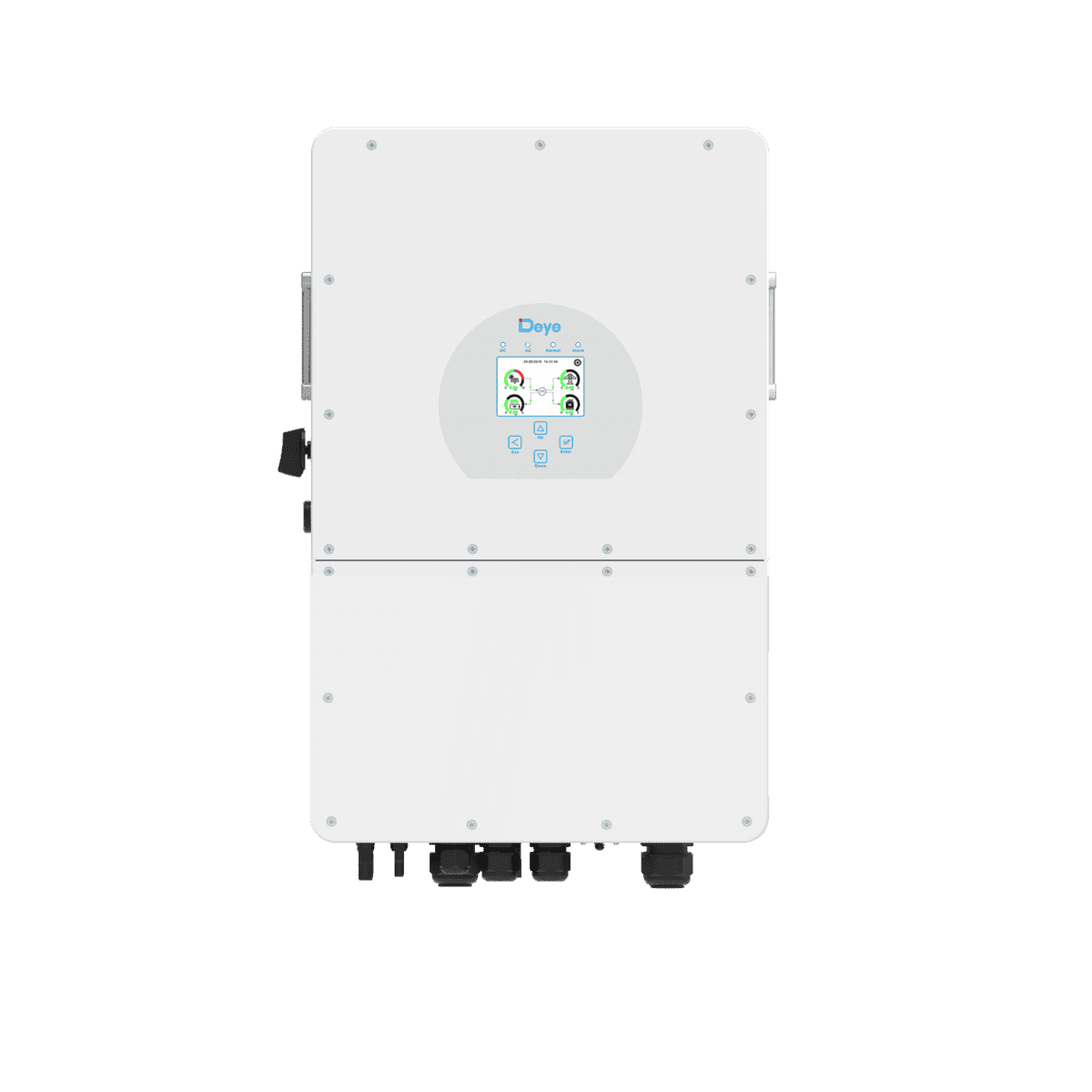

Гибридный инвертор Deye SUN-20K-SG01HP3-EU-AM2 — 20 кВт, 3 фазы, высоковольтная батарея

Deye SUN-20K-SG01HP3-EU-AM2 — трёхфазный гибридный инвертор 20 кВт под высоковольтную батарею. Он сводит в одну систему солнечные панели, аккумулятор на 160–700 В, сеть и генератор: днём питает объект от солнца и заряжает батарею, а когда свет пропадает, держит нагрузку сам. Это младшая и самая лёгкая модель высоковольтной линейки в нашем каталоге: 30,5 кг в корпусе 408×638×237 мм. Её берут для большого дома с тепловым насосом, магазина, кафе, небольшого цеха или офиса с трёхфазным вводом.

Во время отключений инвертор сам переходит на питание от батареи и панелей, а когда сеть возвращается, заряжает аккумулятор по расписанию. В настройках шесть временных периодов, поэтому заряд можно назначить на ночные часы с более дешёвым тарифом, а разряд на вечерний пик. Без сети аппарат выдаёт полторы номинальные мощности, то есть 30 кВт, в течение 10 секунд: этого хватает на пуск компрессора холодильной камеры или скважинного насоса. Выход на 100% несимметричный, фазы можно нагружать неравномерно. Для магазина или дома, где большинство потребителей однофазные, это важнее самой цифры мощности.

Солнечный вход принимает массив до 40 кВт, одновременно в преобразователь заходит до 32 кВт. Трекеров MPPT два: первый берёт два стринга панелей и 26 А рабочего тока, второй один стринг и 20 А. Диапазон MPPT 150–850 В, максимум 1000 В, запуск от 180 В. На панелях LONGi 610 Вт это до 18 штук в стринге (на морозе -20 °C напряжение холостого хода такого стринга около 961 В), поэтому три стринга по 18 дают 54 панели и почти 33 кВт. Учитывайте ток: один стринг таких панелей даёт 15 А, два в параллель 30 А, а первый трекер берёт 26 А. Поэтому на него заводят стринги разной ориентации, восток и запад, которые не выходят на пик одновременно, иначе в полдень часть тока срезается.

Батарея только высоковольтная литиевая, 160–700 В, вход один, ток заряда и разряда до 37 А. От напряжения стека зависит, сколько киловатт батарея реально отдаст: 37 А при 410 В это около 15 кВт, а полные 20 кВт получаются от 540 В. В стеке Deye BOS-G это 11–12 модулей по 5,12 кВт·ч. Двенадцать модулей дают 61,44 кВт·ч и рабочее напряжение 499–700 В, ровно под верхний предел этого инвертора. Меньший стек тоже работает, от 4 модулей на 20,48 кВт·ч, но тогда в резерве мощность ограничивает батарея, а не инвертор. Стратегию заряда аппарат согласует с BMS батареи автоматически.

Пока сеть есть, через инвертор транзитом проходит до 80 А на фазу, это примерно 55 кВт. Объект с вводом до 80 А можно завести через него целиком, а резервировать только то, что укладывается в 20 кВт. Номинальный ток выхода 29 А на фазу, максимальный 31,9 А, полная мощность до 22 кВА. Есть подключение по переменному току для уже установленной сетевой станции, заряд батареи от дизель-генератора и параллельная работа до 10 инверторов, если объект вырастет. КПД 97,6% максимальный и 97,0% европейский.

В каталоге есть низковольтный Deye SUN-20K-SG05LP3 той же мощности. Он работает с батареями на 48 В, требует тока до 350 А и весит 51,9 кг, зато позволяет начать с одного аккумулятора на 5–16 кВт·ч. Высоковольтная модель выигрывает, когда батарея большая: от 40 кВт·ч стек проще в монтаже, кабель к нему тоньше, а сам инвертор легче на 21 кг. Следующая ступень, SUN-30K-SG02HP3, имеет три трекера, 75 А на батарею и КПД 98,5%. Её берут, если панелей больше 33 кВт или в резерве нужно больше 20 кВт.

Корпус IP65 позволяет монтаж на улице под навесом, рабочий диапазон от -40 до +60 °C, выше 45 °C мощность снижается. Шум до 55 дБ: для технического помещения или гаража нормально, в жилой комнате будет мешать. Высота установки по паспорту до 2000 м. Защита от перенапряжений типа II стоит на стороне панелей и на стороне сети, есть выключатель постоянного тока, защита от дугового пробоя AFCI идёт как опция. Батарейный стек имеет класс IP20 и заряжается от 0 °C, поэтому ему нужно сухое помещение с плюсовой температурой, даже если инвертор висит на улице. Кроме батареи с блоком управления понадобятся счётчик или трансформаторы тока на ввод, автоматы и кабель.

Модель не подходит, если ввод однофазный, если уже куплены батареи на 48 В (к HP3 их не подключить) или если нужен небольшой резерв на 5–10 кВт·ч: минимальный высоковольтный стек начинается с 20 кВт·ч. Не подходит она и под промышленные шкафы Deye F240, потому что их рабочее напряжение 600–876 В выше 700 В этого инвертора. Гарантия 5 лет.
