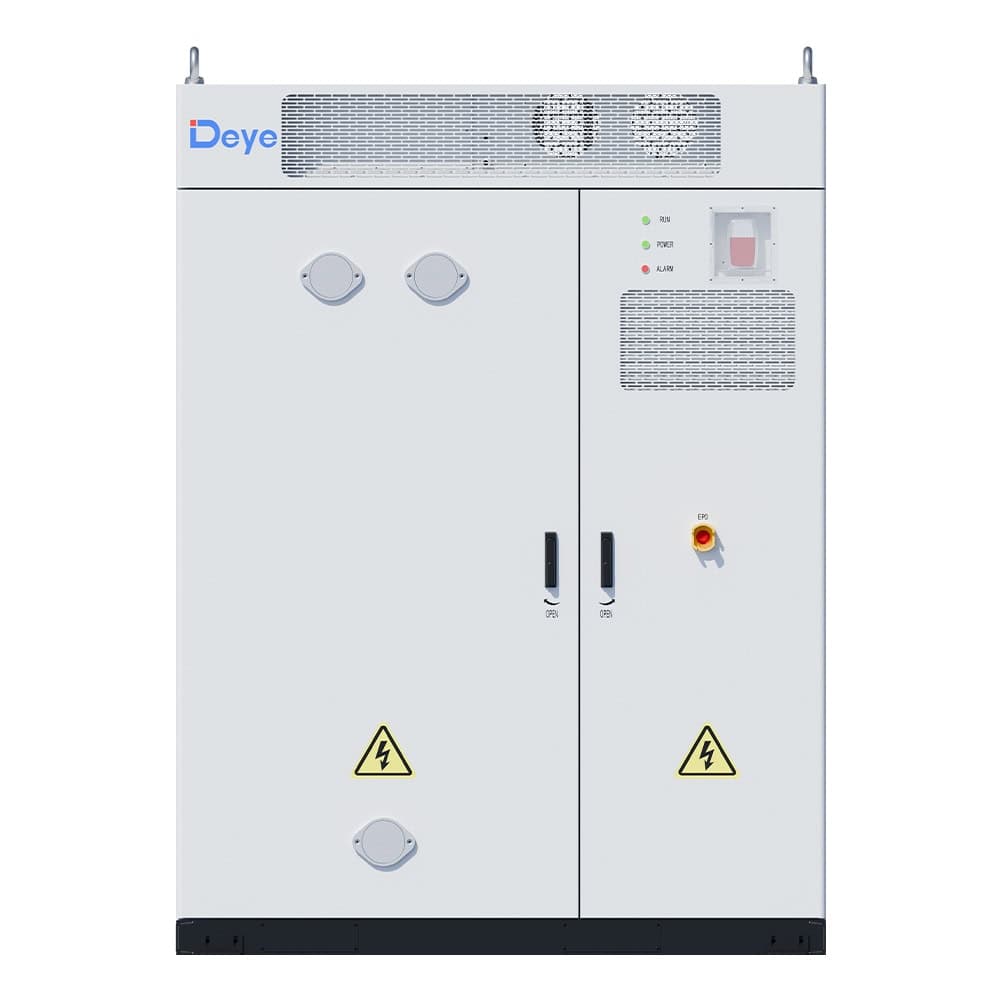

Система накопления Deye MS-GS215-2H3 — 215 кВт·ч и 100 кВт в одном шкафу

Deye

Система накопления Deye MS-GS215-2H3 — 215 кВт·ч и 100 кВт в одном шкафу

Name: Система накопления Deye MS-GS215-2H3 — 215 кВт·ч и 100 кВт в одном шкафу
Brand: Deye
SKU: deye-ms-gs215
Price: 2353788 UAH
Availability: PreOrder

Написать первый отзыв

Под заказКод товара: 2018

Готовый шкаф накопления на 215 кВт·ч и 100 кВт мощности: батареи, преобразователь, BMS, энергоменеджер и пожаротушение в одном корпусе IP54.

100 кВт
Мощность на линию
215 кВт·год
Сколько держит установка
Трёхфазный
Трёхфазный ввод объекта
8 MPPT
Трекеры под массив СЭС

от 2 353 788 ₴$51 960

Цена ориентировочная, менеджер подтверждает её вместе с наличием

Описание

Deye MS-GS215-2H3 — промышленная система накопления энергии на 215 кВт·ч со встроенным преобразователем 100 кВт. В одном шкафу собраны батареи LiFePO4, силовой преобразователь PCS, система управления батареями BMS, энергоменеджер EMS и аэрозольное пожаротушение. Буква S в названии означает солнечный вход: к шкафу напрямую подключают панели. Это решение для предприятия, которому нужны резерв и управление пиками без сборки системы из отдельных инверторов и батарей.

На практике шкаф выполняет три работы. Первая: заряд в дешёвые часы и разряд в дорогие, производитель называет это управлением пиками и провалами. Вторая: слежение за нагрузкой и контроль договорной мощности, чтобы объект не выходил за лимит, плюс режим без отдачи в сеть. Третья: резервное питание во время отключений. Полного заряда хватает примерно на два часа при 100 кВт или на четыре с лишним при 50 кВт.

Выход переменного тока 100 кВт, 380/400 В, 50 или 60 Гц, подключение 3L/N/PE. Номинальный ток 152 А на фазу, максимальный 167 А, под эти цифры подбирают кабель и автомат. Коэффициент мощности регулируется от -1 до 1, то есть шкаф может компенсировать реактивную мощность объекта. Максимальный КПД преобразователя 97,6%, КПД полного цикла заряда и разряда 88%: из 100 кВт·ч, взятых на заряд, обратно возвращается около 88.

Батарея работает на напряжении 660–864 В. Ресурс не менее 6000 циклов до 70% остаточной ёмкости, при одном цикле в сутки это больше шестнадцати лет. Система терморегулирования держит батарею ниже 35 °C. Батарейный отсек взрывозащищённый, с автоматической вентиляцией, пожаротушение аэрозольное. Вспомогательное питание имеет тройное резервирование, поэтому управление не гаснет вместе с сетью.

Солнечный вход принимает массив до 200 кВт, в работу одновременно идёт 160 кВт. Трекеров MPPT восемь, по 40 А рабочего тока и 60 А короткого замыкания. Важное отличие от гибридных инверторов: максимальное напряжение входа 800 В, а не 1000 В, диапазон MPPT 180–750 В, на полной мощности 450–750 В, запуск от 200 В. Поэтому стринги здесь короче: панелей LONGi 610 Вт встаёт 14 штук в стринге. При двух стрингах на трекер это 224 панели и около 137 кВт. Если существующая станция собрана стрингами под 1000 В, её придётся перекоммутировать.

Систему наращивают шкафами. В сетевом режиме параллельно работают до 20 единиц, это 2 МВт и 4,3 МВт·ч. В автономном режиме до 10 единиц, 1 МВт и 2,15 МВт·ч. Для резерва с автоматическим переходом при пропадании сети производитель ставит до пяти шкафов через коммутационный шкаф MS-TS500: 500 кВт и 1 МВт·ч с подключением дизель-генератора. Как только шкафов больше одного, в состав добавляется контроллер MS-EMS.

Чем она отличается от соседей в каталоге. Deye F240 это только батарея на 241 кВт·ч, к ней отдельно покупают гибридный инвертор, зато корпус IP55 и работа от -30 °C. Fox ESS T-MAX Plus и Solis EverCore имеют переход на резерв меньше 10 мс внутри корпуса и пиковую мощность выше номинала, а у MS-GS215 перегрузка только 1,1 от номинала, и для резерва нужен отдельный шкаф MS-TS500. Сильная сторона MS-GS215 это масштаб: ни одна из этих систем не собирается в 20 единиц под единым управлением.

Шкаф весит 3030 кг при габаритах 1865×1000×2500 мм, поэтому нужны бетонное основание, подъезд и кран. Корпус IP54 с коррозионным классом до C5 стоит на улице. Рабочая температура от -20 до +50 °C, выше 45 °C мощность снижается, высота до 3000 м, влажность 15–85% без конденсата. Связь Ethernet и 4G, на преобразователе CAN и RS485. Сертификация UN3536, IEC 61000, IEC 62477, IEC 60730.

Система не подходит объектам с тяжёлыми пусками, где пик в полтора-два раза выше рабочей нагрузки: запас 1,1 этого не покроет, и мощность нужно брать из расчёта на пик. Не подходит она для регионов, где морозы ниже -20 °C держатся долго, и для потребления до 30–40 кВт, где 215 кВт·ч и три тонны оборудования избыточны. Гарантия 10 лет.

Видео

Deye C&I Energy Storage Systems MS-GS215-2H2/6/3 Introduction
Deye New Energy

Характеристики

Ёмкость, кВт·ч: 215
Мощность: 100 кВт
Макс. массив панелей: 200 кВт
Трекеры MPPT: 8
Рабочий диапазон MPPT: 180–750 В
Макс. напряжение PV: 800 В
Химия ячеек: LiFePO4
Рабочее напряжение системы: 660–864 В

Показать все характеристики

Подключение к сети: 380/400 В, 3L/N/PE
Ресурс, циклов: ≥ 6000
Параллельно, шкафов: 20 в сетевом режиме, 10 в автономном, 5 в схеме резерва с MS-TS500
Связь: Ethernet, 4G
Класс защиты: IP54
Рабочая температура: -20 до +50 °C
Габариты: 1865×1000×2500 мм
Вес: 3030 кг
Гарантия, лет: 10

Документы

Брошюра серии Deye MS-GS215-2H3 C&I Air-Cooled ESS, на английскомPDF, 2,8 МБ

Доставка по Украине

«Новая почта», в отделениеПо тарифам перевозчика. Заявки до 13:00 отправляем в тот же рабочий день.
«Новая почта», адресная доставкаКурьер привезёт до двери, по тарифам перевозчика.
Самовывоз, КиевПроспект Академика Королёва, 1. Отгрузка в день оформления.
Автопарком компанииКрупные объектные заказы по Киеву. Отгрузка в течение нескольких дней.

Заявки на отправку принимаем до 13:00 текущего рабочего дня, более поздние отправляем на следующий.

Наложенный платёж: все услуги «Новой почты» оплачивает получатель, а отправляем после предоплаты доставки в обе стороны.

Отследить отправление «Новой почты»

Оплата удобно и безопасно

НаличныеПри получении товара.
Безналичная на р/с ФОПСчёт отправляем в тот же день. Оплатить можно и картой, переводом по реквизитам.
Безналичная на р/с ООО с НДСС налоговой накладной для юридических лиц.
Через Obmin24 или КИТСервисы обмена валют и переводов. Курс и условия подскажет менеджер.

Кому подходит

Производство, склад
Трёхфазное оборудование питается без просадок, линия не останавливается посреди цикла. Мощность считаем по почасовому графику нагрузки.
Крыша производства или склада
Большая площадь кровли окупается быстрее домашней: дневное потребление предприятия совпадает с пиком генерации.
Срезать пики потребления
В часы пикового потребления питание берёт на себя установка, а не сеть — снижается и счёт, и риск превысить выделенную мощность.
Более дешёвый ночной тариф
Установка заряжается ночью по более низкому тарифу и отдаёт энергию днём. Выгода считается с вашего почасового графика, а не со средних цифр.

Как это работает

Выберите ситуацию: схема покажет, откуда идёт энергия. Место этого товара подсвечено.

Установка УЗЭэтот товар
СЭС
Сеть
Производство

СЭС питает производство, а излишек идёт в накопитель, а не в сеть за копейки.

Накопитель + инвертор + панели + монтаж

Подбираем к Deye MS-GS215-2H3 остальную систему под ваше потребление, считаем окупаемость, привозим и устанавливаем. Расчёт за один рабочий день, подбор инженера бесплатный.

Гарантия 10 лет
Официальная гарантия Deye
Монтаж собственной бригадой
2 года гарантии на работы
Доставка по Украине
«Новая почта» или самовывоз в Киеве
Счёт для юрлица
Безналичная на р/с ФЛП или ООО с НДС

Связаться с инженером

Вопросы и ответы

Что входит в шкаф MS-GS215-2H3 и что нужно докупить?

Внутри батареи на 215 кВт·ч, преобразователь 100 кВт, BMS, энергоменеджер, солнечный вход на восемь трекеров и пожаротушение. Отдельно нужны бетонное основание, силовой кабель и автомат под 167 А на фазу, счётчик на ввод. Для автоматического резерва добавляется коммутационный шкаф MS-TS500, для нескольких шкафов контроллер MS-EMS. Панели покупают отдельно.

Сколько часов система держит предприятие?

Ёмкость 215 кВт·ч. При нагрузке 100 кВт это около двух часов, при 50 кВт больше четырёх, при 25 кВт больше восьми. Днём солнечный вход до 160 кВт добавляет энергию и продлевает работу. Точное время зависит от суточного графика: по нему и считают, сколько шкафов нужно.

Можно ли подключить к ней существующую солнечную станцию?

Можно двумя путями. Стринги панелей заводят на встроенный вход, но он рассчитан на 800 В и диапазон MPPT 180–750 В: станцию, собранную под 1000 В, нужно делить на более короткие стринги. Второй путь: оставить существующий сетевой инвертор и связать его с системой на стороне переменного тока, такая схема есть в брошюре производителя как опция.

Можно ли ставить шкаф на улице и какие ограничения по температуре?

Да, корпус имеет класс IP54 и коррозионный класс до C5, это уличное исполнение. Рабочий диапазон от -20 до +50 °C, выше 45 °C мощность снижается. Влажность 15–85% без конденсата, высота до 3000 м. Под шкаф весом 3030 кг нужна бетонная плита и место для обслуживания со стороны дверей.

Сколько шкафов можно объединить и что для этого нужно?

В сетевом режиме до 20 шкафов, 2 МВт и 4,3 МВт·ч. В автономном до 10, 1 МВт и 2,15 МВт·ч. В схеме с резервом и генератором до 5 шкафов на один коммутационный шкаф MS-TS500, 500 кВт и 1 МВт·ч. Для двух и более шкафов нужен контроллер MS-EMS, который распределяет заряд между ними.

Выдержит ли система пуск двигателей и компрессоров?

Перегрузочная способность по паспорту 1,1 от номинала, то есть 110 кВт. Это меньше, чем у гибридных инверторов с пиком 1,5 номинала, поэтому пусковые токи нужно считать заранее. Если на объекте есть двигатели с прямым пуском, суммарную рабочую нагрузку держат заметно ниже 100 кВт или ставят плавный пуск.
