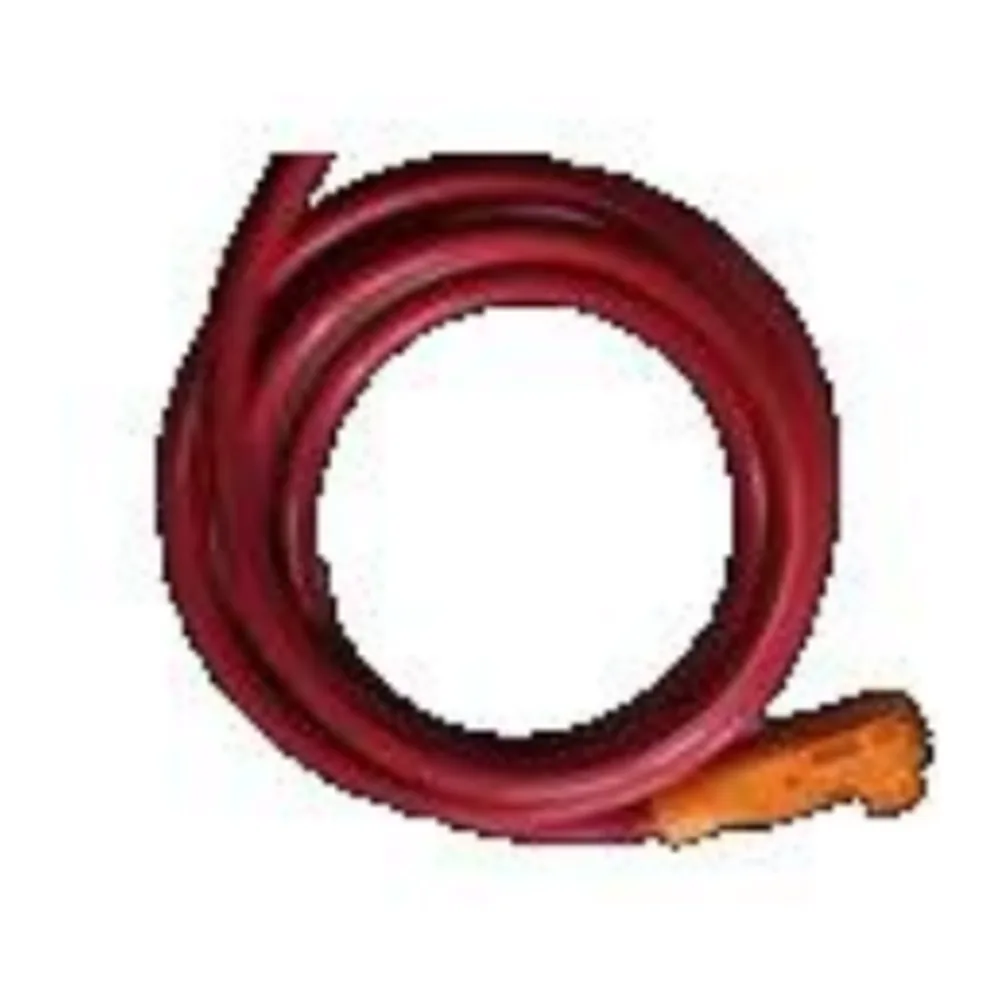

Силовой кабель Deye EPCable5.0, плюсовой, 5 метров

Deye

Силовой кабель Deye EPCable5.0, плюсовой, 5 метров

Под заказEPCable5.0

Фирменный кабель Deye на 5 метров, которым плюс высоковольтной батареи подключают к инвертору. Изоляция на 1000 В, жила 4AWG, наконечники уже обжаты на заводе.

Назначение: плюсовой полюс батареи к инвертору
Длина: 5 м
Сечение: 4AWG
Рабочее напряжение: 1000 В

Цена по запросу

Описание

EPCable5.0, заводской силовой кабель Deye длиной 5 метров, соединяет плюсовой выход блока управления высоковольтной батареи с плюсовым входом батареи на инверторе. В даташите BOS-G о нём сказано коротко: стандартный пятиметровый кабель к плюсовому полюсу внешнего преобразователя, 1000 В, 4AWG. 4AWG означает медную жилу сечением около 21 мм².

Номинальный ток кластера BOS-G 100 А, рекомендованный рабочий 50 А. В течение двух минут кластер может выдавать пиковый ток 125 А. Изоляции на 1000 В хватает для любой сборки серии: даже двенадцать модулей в стойке 3U-HRACK дают не больше 700,8 В. Значит, кабель подобран под самый тяжёлый режим батареи, и считать сечение самому не нужно.

Блок управления BOS-G-PDU-2 из нашего каталога по брошюре BOS-G Pro комплектуется двухметровыми кабелями EPCable2.0 и ENCable2.0. Если инвертор висит на стене рядом со стойкой, их хватает. Пятиметровый берут, когда инвертор стоит дальше: трасса идёт лотком в обход двери или стойка стоит в соседнем помещении. У предыдущего блока HVB750V/100A силовых кабелей к инвертору в стандартном комплекте нет совсем. Там EPCable5.0 идёт опцией, его заказывают вместе с батареей.

Тот же кабель есть и в серии BOS-A. По инструкции к ней EPCable5.0 и ENCable5.0 входят в стандартный комплект блока управления, по две штуки, потому что у блока два выхода на инвертор. Для BOS-A отдельный кабель понадобится разве что на замену повреждённого.

На один кластер нужен один плюсовой EPCable5.0 и один минусовой ENCable5.0. Бывает, что стоек две и каждая идёт на свой вход батареи инвертора. Так устроены Deye SUN-50K-SG01HP3 с двумя входами по 50 А и SG02HP3 на 80–125 кВт. Тогда и пар кабелей нужно две.

При монтаже заводскую сборку не укорачивают и не наращивают: вы платите именно за наконечник, обжатый на заводе. Лишнюю длину укладывают широкой петлёй в лотке, а не сматывают в тугую бухту. Силовой кабель ведут отдельно от кабеля связи. Подключают его, когда автомат на блоке управления выключен. Полярность проверяют по маркировке клемм на обоих концах, а не по цвету оболочки.

К низковольтным батареям на 51,2 В этот кабель не подходит. Гибридные инверторы Deye на 48 В заряжают батарею током до 240 А, и жилы 21 мм² для такого тока мало. Там нужны другие сечения и другие наконечники.

Характеристики

Назначение: плюсовой полюс батареи к инвертору
Длина: 5 м
Сечение: 4AWG
Рабочее напряжение: 1000 В
Под какие модули: высоковольтные сборки Deye BOS-G

Документы

Даташит системы Deye BOS-G, раздел System Components, на английскомPDF, 2,8 МБ

Доставка по Украине

«Новая почта», в отделениеПо тарифам перевозчика. Заявки до 13:00 отправляем в тот же рабочий день.
«Новая почта», адресная доставкаКурьер привезёт до двери, по тарифам перевозчика.
Самовывоз, КиевПроспект Академика Королёва, 1. Отгрузка в день оформления.
Автопарком компанииКрупные объектные заказы по Киеву. Отгрузка в течение нескольких дней.

Заявки на отправку принимаем до 13:00 текущего рабочего дня, более поздние отправляем на следующий.

Наложенный платёж: все услуги «Новой почты» оплачивает получатель, а отправляем после предоплаты доставки в обе стороны.

Отследить отправление «Новой почты»

Вопросы и ответы

Подойдёт ли он к низковольтной батарее на 51,2 В?

Нет. Этот кабель рассчитан на высоковольтный кластер с током до 100–125 А. Низковольтные гибриды Deye работают с батареей на токе до 240 А. Для них 4AWG (около 21 мм²) мало, и наконечники там другие.

Сколько таких кабелей нужно на систему?

На один кластер один плюсовой EPCable5.0 и один минусовой ENCable5.0. Если кластеров несколько или один кластер подключают к двум входам батареи инвертора, на каждую линию нужна своя пара.

Нужен ли он, если я покупаю блок управления BOS-G-PDU-2?

Не всегда. По брошюре BOS-G Pro с этим блоком уже идут двухметровые EPCable2.0 и ENCable2.0. Пятиметровые нужны, когда трасса от стойки до инвертора длиннее двух метров. Меряйте путь кабеля со всеми изгибами, а не расстояние по прямой.

Можно ли укоротить кабель, если пять метров слишком много?

Не стоит. После обрезки наконечник придётся обжимать заново, и такой контакт, сделанный на объекте, будет хуже заводского. Лишнюю длину укладывают петлёй в лотке. Если инвертор совсем близко, лучше взять двухметровые кабели из комплекта блока управления.
