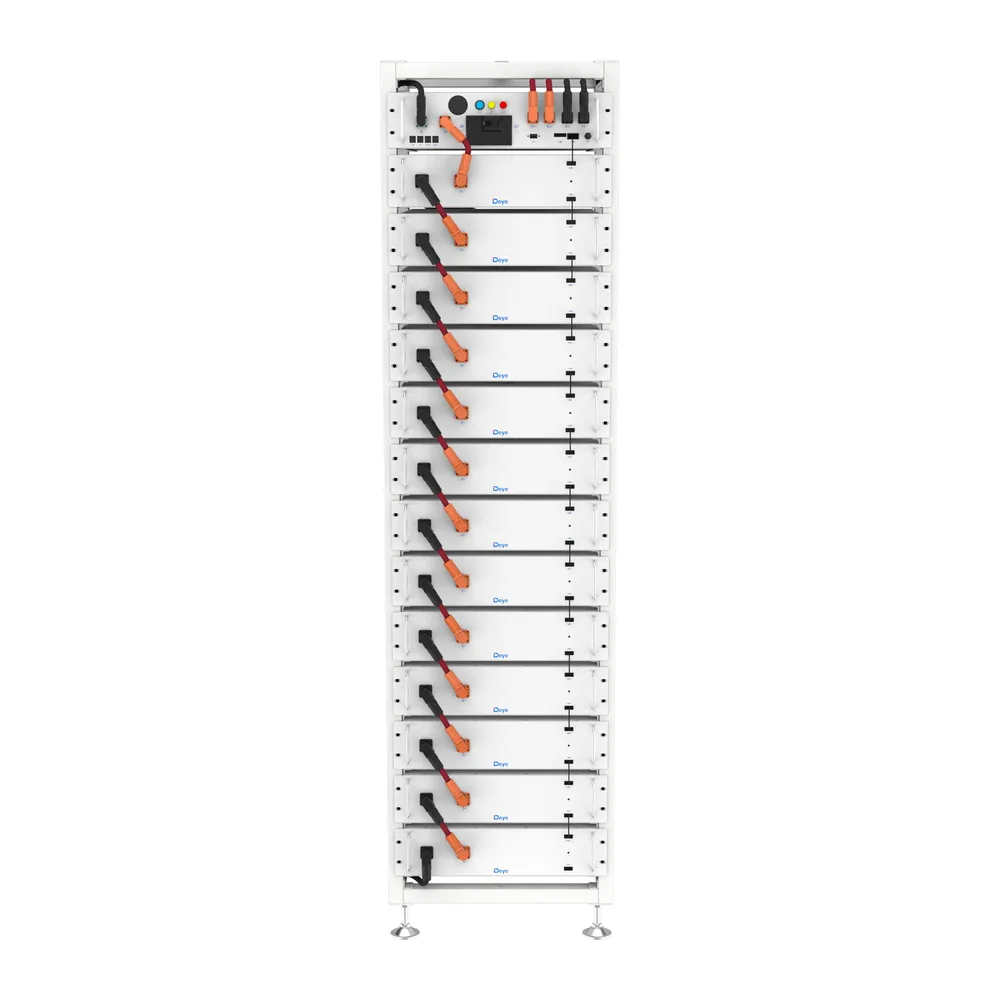

Стойка Deye BOS-A-Rack14, 14 уровней под модули 7,68 кВт·ч

Старшая стойка серии Deye BOS-A, BOS-A-Rack14, имеет четырнадцать уровней. В неё встаёт от одиннадцати до тринадцати батарейных модулей по 7,68 кВт·ч и блок управления кластером. В одном каркасе получается от 84,48 до 99,84 кВт·ч. Такой накопитель ставят в цех, на склад с холодильным оборудованием, на АЗС или торговый объект, где инвертор имеет 50 кВт и больше.

Тринадцать модулей последовательно дают 499,2 В номинального напряжения, рабочий диапазон 436,8–569,4 В. Такое напряжение подходит ко входу батареи всех высоковольтных гибридов Deye из нашего каталога. Это SG01HP3 на 20 и 50 кВт и SG02HP3 на 30, 80, 100 и 125 кВт. При рекомендованном токе 100 А кластер даёт около 50 кВт, при максимальных 160 А около 80 кВт. Глубина разряда 90 %, так что использовать можно почти 90 кВт·ч. Если техника потребляет 30 кВт, батареи в стойке хватит примерно на три часа.

При подключении часто пропускают одно требование инструкции. Когда ток одного кластера больше 100 А, силовую линию к инвертору ведут двумя каналами. Блок управления имеет две пары выходов, PCS1 и PCS2, и использовать нужно обе. Именно поэтому у инверторов на 100 и 125 кВт два входа батареи по 100 А.

Габариты 2350×610×610 мм, пустой каркас весит 55 кг. Полная система с тринадцатью модулями по инструкции весит 985 кг, а площадь основания около 0,37 м². На квадратный метр пола приходится больше 2,6 тонны. Поэтому пол оценивают ещё до закупки, а не в день монтажа. Вокруг стойки оставляют минимум 100 мм до стен и соседнего оборудования.

Главное ограничение этой модели в её высоте. Каркас 2350 мм плюс обязательный зазор означают потолок от 2,45 м, а к верхним уровням придётся подниматься со стремянки или помоста. Модуль весит 66 кг, и поднять его на верхний уровень руками тяжело, здесь понадобится подъёмный стол или штабелёр. Если потолок ниже, конфигурацию пересчитывают. Либо десять модулей в одиннадцатиуровневой стойке, либо от четырнадцати модулей в двух таких стойках.

Стойка приходит разобранной. Её собирают на месте, крепят к стене анкерами и заземляют. Модули ставят снизу вверх, блок управления последним. Собранную стойку передвигать и поднимать нельзя, поэтому место выбирают раз и навсегда. Помещение только закрытое, потому что защита IP20. Температура от -20 до +55 °C, заряд от 0 °C, влажность до 85 %.

По сравнению с BOS-A-RACK-11 эта стойка вмещает на три модуля больше на той же площади пола. Это 23 кВт·ч дополнительной ёмкости без второго каркаса. Модули серий BOS-G, BOS-B и низковольтные батареи на 51,2 В в неё не ставят.
