Схема подключения гибридного инвертора: панели, батарея, сеть и резервные линии

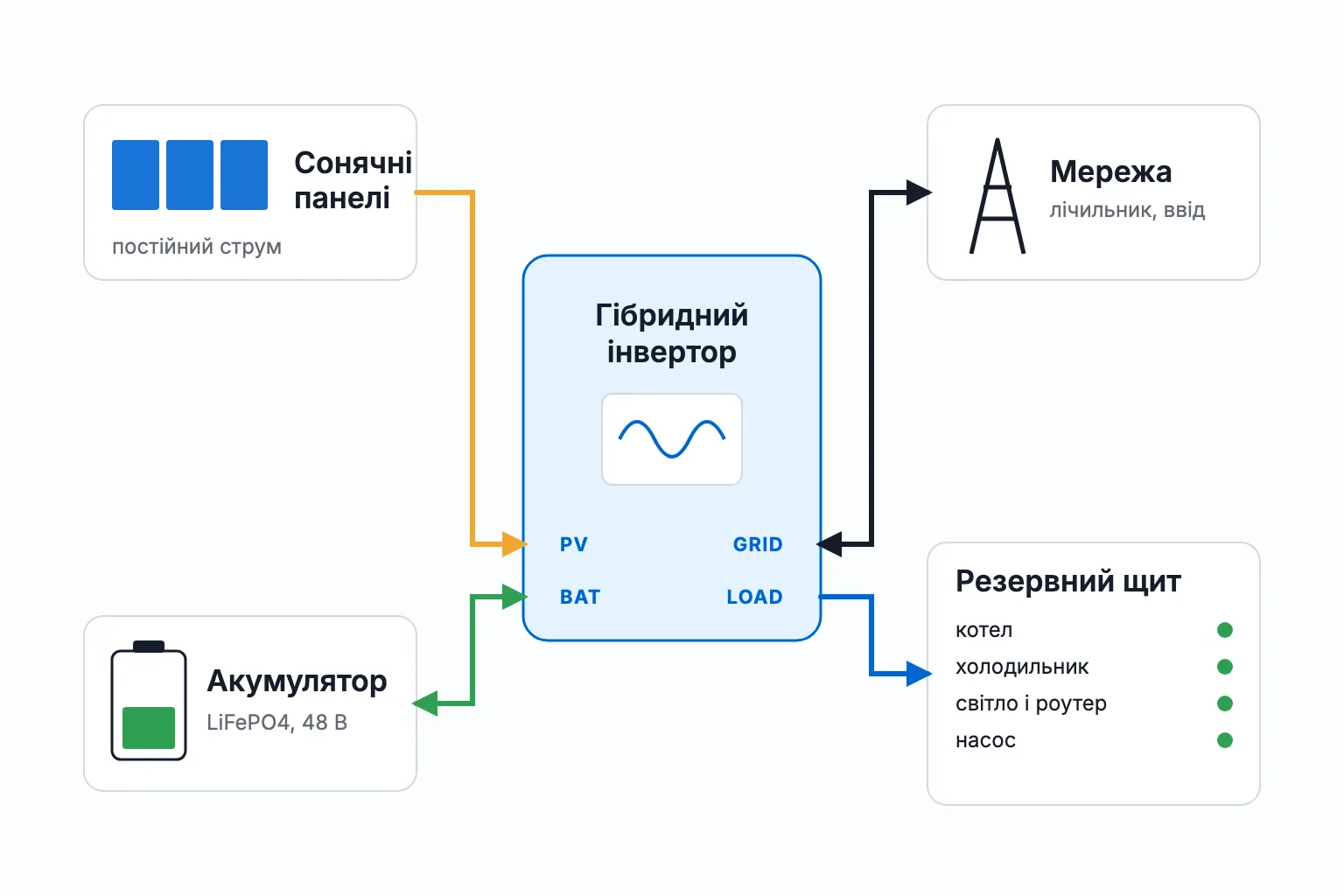

Что куда подключают

Внизу корпуса гибрида ряд разъёмов и клемм. У Deye SUN-6K-SG06LP1-EU-BM2 это входы панелей PV1 и PV2, батарея, сеть, нагрузка и генератор. У других моделей набор тот же, отличаются число входов панелей и надписи на корпусе.

Порт нагрузки производители подписывают по-разному, чаще всего LOAD или EPS. Смысл один: на этом выходе свет есть всегда, пока в батарее есть заряд.

Как инвертор распределяет энергию

Пока сеть есть, инвертор пропускает её к резервным линиям и держит батарею заряженной. У Deye SG06LP1-BM2 так проходит до 50 А, примерно 11,5 кВт. Поэтому бойлер и плита могут работать вместе, даже если сам инвертор на 6 кВт.

Днём панели питают дом и заряжают батарею, вечером инвертор берёт энергию из батареи. Когда свет пропадает, резервные линии переходят на аккумулятор, а остальной дом сидит без света, пока не вернётся сеть.

Панели не обязательны. Без них гибрид работает как резервная система: заряжает батарею от сети по расписанию и питает резервные линии во время отключения. Входы для панелей уже есть, крышу можно добавить позже.

Как подключают солнечные панели

Панели соединяют последовательно в стринг, и каждый стринг идёт на свой вход PV. За каждым входом стоит трекер MPPT. Это узел, который всё время подстраивается под панели, чтобы снять с них больше энергии в любую погоду.

У Deye SUN-06K-SG05LP1-EU два трекера, на каждый один стринг. Напряжение на входе ограничено 500 В, поэтому панелей на 650 Вт в стринг помещается не больше восьми. Два трекера удобны для двускатной крыши: восток идёт на один вход, запад на другой, и тень на одном скате не тормозит второй.

Сколько панелей поставить именно вам, считает калькулятор в статье сколько солнечных панелей нужно для дома. Как разложить стринги по трекерам, менеджер проверяет по паспорту панелей ещё до монтажа.

Щит резервных линий: что в него переносят

Выход нагрузки не подключают ко всему дому. Под него ставят отдельный щит и переносят туда группы, без которых дом без света не проживёт. Остальные линии остаются в старом щите и питаются только от сети.

Обычно в резерв переносят котёл с насосами отопления, холодильник, освещение, роутер и розетки для ноутбуков, насос скважины. Для инвертора на 6 кВт это привычный набор: холодильник, газовый котёл с насосами, свет, роутер и стиральная машина работают одновременно. Чайник и микроволновку тогда включают по очереди.

У некоторых трёхфазных гибридов резервных выходов два. У Solis S6-EH3P12K02-NV-YD-L на первый ставят котёл, насосы, холодильник и связь, на второй бойлер или мастерскую. Когда батарея разряжается до заданного уровня, инвертор сам отключает вторую группу и бережёт заряд для первой. Сколько часов продержится ваш набор техники, посчитайте в статье на сколько хватит аккумулятора.

Автоматы, защита и заземление

У каждой линии от инвертора своя защита. На панелях стоит выключатель постоянного тока, чтобы инженер мог безопасно отключить крышу. У Deye SG05LP1 он уже встроен в корпус вместе с защитой от перенапряжений типа II со стороны панелей и сети.

Отдельно к инвертору докупают кабель батареи с предохранителем, автоматы на ввод из сети и на выход нагрузки, солнечный кабель с разъёмами. Защиту от импульсных перенапряжений ставят по проекту, под конкретный ввод и расположение панелей.

Токи здесь больше, чем в обычной розеточной группе. У однофазного Deye на 10 кВт в цепи батареи до 220 А, на вводе до 50 А. Поэтому сечение кабеля и предохранители подбирают под конкретную трассу, а не ставят «что было».

Корпус инвертора, щит и рамы панелей соединяют с контуром заземления. Без него защите от перенапряжений некуда отвести импульс от молнии. Если контура в доме нет, это видно на осмотре, и его добавляют в расчёт.

Нужен ли АВР для гибридного инвертора

Нет. АВР, автоматический ввод резерва, переключает дом с сети на другой источник. У гибрида этот переключатель уже внутри: инвертор сам видит, что сеть пропала, и переводит резервные линии на батарею. Когда свет возвращается, он так же сам переключает их обратно.

Переключение быстрое. Solis S6-EH1P6K-L-PLUS и система Fox ESS P100-6-H переходят на батарею меньше чем за 4 мс, и роутер за это время не перезагружается. Трёхфазные Solis на 12 и 15 кВт переключаются меньше чем за 10 мс.

Генератору отдельный АВР тоже не нужен, если у инвертора есть вход генератора. У Solis S6-EH1P6K-L-PLUS он рассчитан до 6 кВт с автоматическим управлением. В долгое отключение генератор заряжает батарею и одновременно питает дом, поэтому работает недолго и с нормальной нагрузкой.

Однофазный и трёхфазный ввод

Схема одна, меняется число проводов. Однофазный гибрид ставят на однофазный ввод, и щит резервных линий у него однофазный. На трёхфазном вводе однофазный инвертор резервирует только одну фазу, а трёхфазный все три.

У трёхфазного есть ограничение: на одну фазу он выдаёт только часть мощности. У Solis S6-EH3P12K02 это до 50 % номинала. Поэтому группы в резервном щите раскладывают по фазам равномерно. Подробнее о выборе в статье гибридный инвертор 10 кВт: однофазный или трёхфазный.

Типичные ошибки подключения

1. Весь дом на выход нагрузкиБез сети бойлер и плита разряжают батарею за часы или перегружают инвертор. Резервный щит нужен как раз для того, чтобы от батареи работало только важное.
2. Отдельный АВР перед гибридомОн дублирует переключатель инвертора и добавляет ещё один узел, который может сломаться. Генератор тоже подключают на вход генератора, а не через отдельный щит переключения.
3. Ввод 25 А и заводские настройкиИнвертор на 6 кВт берёт из сети до 30 А, и автомат на вводе срабатывает. На слабом вводе в меню задают лимит отбора из сети, а разницу инвертор добирает из батареи и панелей.
4. Тонкий кабель к батарееТок батареи в разы больше, чем в розетке. Кабель и предохранитель подбирают под ток конкретного инвертора, иначе кабель греется.

Чтобы этих ошибок не было, мы делим работу. Состав системы, автоматику и резервные группы считает менеджер по вашему списку техники. Подключает всё наш инженер на монтаже, под ключ в Киеве и области. Готовые пары инвертора и батареи собраны в комплектах резервного питания, а система с панелями описана на странице СЭС под ключ.
