Стійка Deye BOS-G 3U-LRACK, 8 модулів і керуючий блок

Deye

Стійка Deye BOS-G 3U-LRACK, 8 модулів і керуючий блок

Name: Стійка Deye BOS-G 3U-LRACK, 8 модулів і керуючий блок
Brand: Deye
SKU: deye-bos-g-3u-lrack
Price: 18160 UAH
Availability: BackOrder

Написати перший відгук

Під замовленняКод товару: 4002

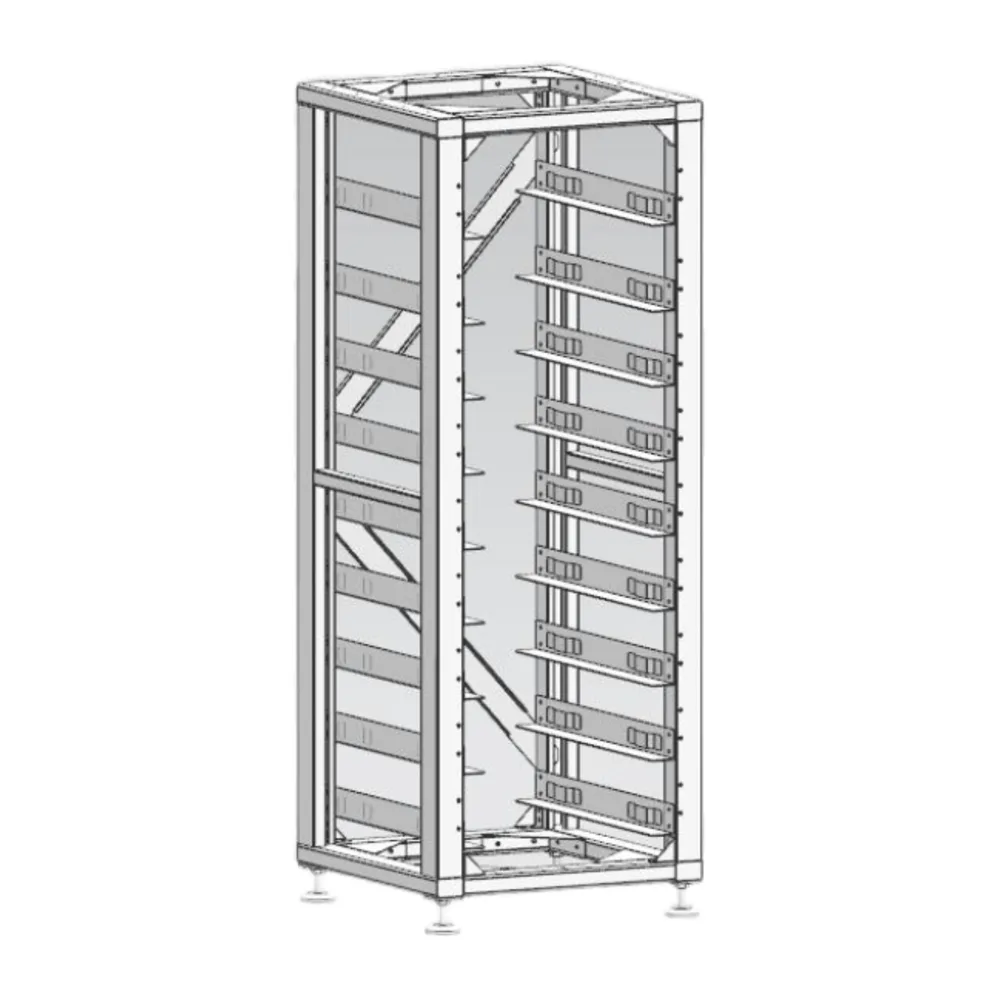

Низька 19-дюймова стійка для високовольтної батареї Deye BOS-G: 8 місць під модулі і блок керування. Висота 1629 мм, порожній каркас важить 41 кг.

Призначення: каркас високовольтної батареї BOS-G
Стандарт: 19"
Місткість: 8 батарейних модулів і 1 блок керування
Під які модулі: BOS-G-Pack5.1 (5,12 кВт·год)

від 18 160 ₴$400

Ціна орієнтовна, менеджер підтверджує її разом із наявністю

Опис

3U-LRACK, низька стійка Deye для високовольтної батареї BOS-G, має вісім місць під модулі по 5,12 кВт·год і одне під блок керування кластером. Повна збірка має 40,96 кВт·год номінальної енергії, з них за паспортом можна використати 36,86 кВт·год. Зазвичай її ставлять у котедж або на невеликий комерційний об'єкт із гібридним інвертором на 20–30 кВт. Батареї має вистачити на вечір і кілька годин відключення. Якщо техніка споживає 10 кВт, батареї вистачить приблизно на три з половиною години.

Її беруть насамперед через висоту: 1629 мм проти 2219 мм у старшої 3U-HRACK. Така стійка стає в приміщення зі стелею 2,2–2,5 м і проходить у звичайні двері без нахилу. Верхній модуль і блок керування опиняються на рівні очей, тому дисплей, індикатори й автомат видно без драбини. Ширина й глибина ті самі, 530×602 мм, порожній каркас важить 41 кг.

Вісім модулів послідовно дають 409,6 В номінальної напруги, робочий діапазон 352–467,2 В. Така напруга підходить для входу батареї всіх високовольтних гібридів Deye з нашого каталогу. У SUN-20K-SG01HP3 і SUN-30K-SG02HP3 вхід 160–700 В, у SUN-50K-SG01HP3 160–800 В. З низьковольтними інверторами на 48 В стійка BOS-G не працює.

З потужністю складніше. Рекомендований струм кластера 50 А, при 409,6 В це близько 20 кВт. Номінальний струм 100 А дає близько 41 кВт. Для інвертора на 20 кВт одного такого кластера достатньо. Для інвертора на 50 кВт його мало: батарея обмежить потужність резерву. Тоді або беруть високу стійку на дванадцять модулів, або ставлять два кластери.

Система на вісім модулів (BOS-G40-Pro) за брошурою важить близько 428 кг. Площа основи приблизно 0,32 м², тож на квадратний метр припадає близько 1,3 тонни. Бетонна підлога це витримає, а перекриття треба перевірити. Перед стійкою залишають місце, щоб завести модуль завглибшки 585 мм. Важить він близько 46 кг, і вдвох його ставлять без підйомника, бо верхнє місце розташоване невисоко.

Умови ті самі, що для всієї серії. Корпус IP20, тому стійці потрібне сухе закрите приміщення. Заряд від 0 до +55 °C, розряд від -20 до +55 °C, вологість 5–85 %. Найчастіше помиляються, коли ставлять стійку тильним боком упритул до стіни. До силових перемичок між модулями й кабелів до інвертора потрібен доступ, інакше обслуговування перетворюється на розбирання.

Кількість місць у каркасі фіксована. Якщо є ймовірність, що за рік знадобиться більше 40 кВт·год, вигідніше одразу взяти 3U-HRACK і заповнити її частково. У комплекті LRACK тільки каркас: модулі BOS-GPack5.1 і блок керування BOS-G-PDU-2 купують окремо. Двометрові силові кабелі до інвертора за брошурою BOS-G Pro вже йдуть з блоком.

Характеристики

Призначення: каркас високовольтної батареї BOS-G
Стандарт: 19"
Місткість: 8 батарейних модулів і 1 блок керування
Під які модулі: BOS-G-Pack5.1 (5,12 кВт·год)
Ємність системи в зборі: 40,96 кВт·год
Габарити: 530×602×1629 мм
Вага каркаса: 41 кг

Документи

Брошура серії Deye BOS-G Pro, англійськоюPDF, 1,3 МБ

Доставка по Україні

«Нова пошта», у відділенняЗа тарифами перевізника. Заявки до 13:00 відправляємо того ж робочого дня.
«Нова пошта», адресна доставкаКур'єр привезе до дверей, за тарифами перевізника.
Самовивіз, КиївПроспект Академіка Корольова, 1. Відвантаження в день оформлення.
Автопарком компаніїВеликі об'єктні замовлення по Києву. Відвантаження протягом кількох днів.

Заявки на відправку приймаємо до 13:00 поточного робочого дня, пізніші відправляємо наступного.

Накладений платіж: усі послуги «Нової пошти» оплачує одержувач, а відправляємо після передоплати доставки в обидва боки.

Відстежити відправлення «Нової пошти»

Питання та відповіді

Акумулятори входять у комплект стійки?

Ні, їх купують окремо. У комплекті каркас, полиці та кріплення, а модулі й блок керування окремі позиції. На фото стійка з модулями, щоб було видно, як виглядає зібрана система.

Чи можна потім додати місця під модулі?

Ні, у каркасі вісім місць, і надбудувати його не можна. Коли восьми модулів стає мало, поруч ставлять другу стійку зі своїм блоком керування. Якщо систему, ймовірно, доведеться розширювати, дешевше одразу взяти HRACK на 12 місць і заповнити її частково.

Чи вистачить восьми модулів для інвертора на 50 кВт?

За напругою так: 409,6 В вкладається в діапазон 160–800 В у SUN-50K-SG01HP3. За потужністю ні. При рекомендованих 50 А кластер дає близько 20 кВт, при номінальних 100 А близько 41 кВт. Щоб резерв працював на повну потужність, потрібна стійка на 12 модулів або два кластери на два входи батареї інвертора.

Яка висота стелі потрібна для цієї стійки?

Підійде звичайна. Каркас заввишки 1629 мм, тому він стає в будь-яке приміщення зі звичайною стелею, і зверху лишається місце для кабелів від блока керування. HRACK потрібно понад 2219 мм плюс простір над верхнім рівнем, і це головна різниця між ними.

Скільки важить зібрана стійка і чи потрібен підйомник?

Система на вісім модулів важить близько 428 кг, порожній каркас 41 кг, один модуль близько 46 кг. Підйомник не потрібен. Каркас ставлять і кріплять порожнім, а модулі заводять по одному знизу вгору, удвох вручну. Зібрану стійку вже не пересувають.

Чи підходять сюди низьковольтні акумулятори 19 дюймів?

Ні. Стійка розрахована на модулі BOS-G і блок керування цієї серії. Низьковольтні батареї на 51,2 В (Deye SE-F5 Pro-C, SE-G5.1 Pro-B, Felicity) з'єднуються паралельно, глибина й кріплення в них інші. Для них беруть універсальну стійку 19 дюймів.
