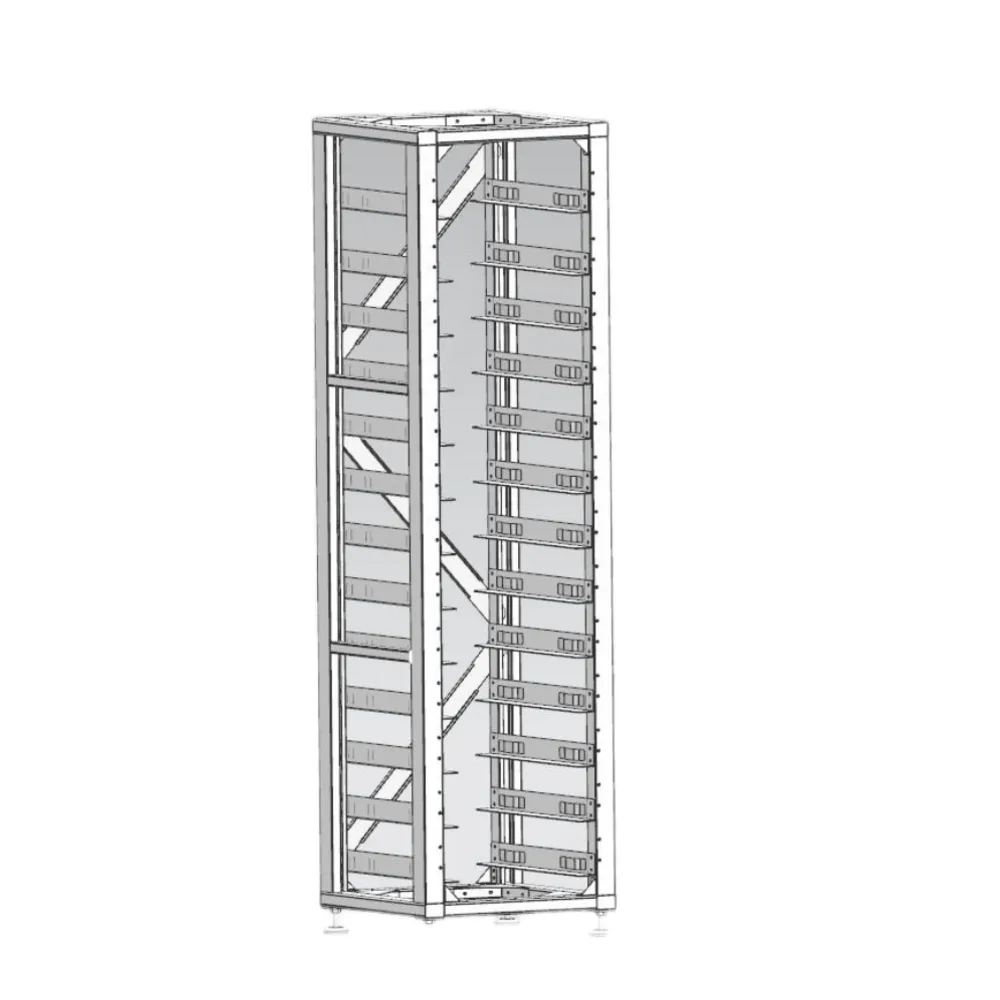

Стійка Deye BOS-G 3U-HRACK, 12 модулів і керуючий блок

У стійці Deye 3U-HRACK збирають високовольтну батарею серії BOS-G. У неї стає дванадцять модулів по 5,12 кВт·год, а зверху один блок керування кластером. Повна збірка має 61,44 кВт·год номінальної енергії. Глибина розряду за паспортом 90 %, тож використати можна 55,3 кВт·год. Такої батареї вистачає магазину, СТО, невеликому виробництву або великому будинку з трифазним гібридним інвертором на 20–50 кВт. Якщо техніка споживає 20 кВт, батареї вистачить приблизно на дві години сорок п'ять хвилин.

Без стійки цю батарею не зібрати. Модулі BOS-G з'єднуються послідовно, кожен важить близько 46 кг, і паспорт передбачає лише один спосіб монтажу: у стійку. Висота модуля 133 мм, це три юніти стандарту 19 дюймів, звідси 3U в назві. Кожен модуль лежить на своїх напрямних і кріпиться вушками до каркаса. Короткі перемички з комплекту модуля розраховані саме на відстань між сусідніми місцями: силова 200 мм, комунікаційна 160 мм.

Дванадцять модулів послідовно дають 614,4 В номінальної напруги. Робочий діапазон за брошурою BOS-G Pro від 528 до 700,8 В. Тому повну стійку підключають тільки до високовольтних гібридних інверторів. У нашому каталозі вільно, без упору у верхню межу, підходять Deye SUN-50K-SG01HP3 (вхід батареї 160–800 В, два входи по 50 А) і SG02HP3 на 80–125 кВт (160–1000 В). У SUN-20K-SG01HP3 і SUN-30K-SG02HP3 вхід батареї 160–700 В, і повний кластер доходить до його верхньої межі. Тому з ними частіше збирають до одинадцяти модулів, а точну кількість погоджує інженер. При рекомендованому струмі 50 А повна стійка дає близько 30 кВт, при номінальних 100 А близько 61 кВт.

Каркас за брошурою BOS-G Pro має розміри 530×602×2219 мм і важить 51 кг. Зібрана система з дванадцятьма модулями та блоком керування (BOS-G60-Pro) важить близько 622 кг. Вона займає приблизно 0,32 м² підлоги, отже на квадратний метр припадає близько 1,9 тонни. Бетонна підлога на ґрунті це витримує, а міжповерхове перекриття треба рахувати. До покупки перевірте ще дві речі. Чи пройде каркас висотою 2,22 м під стелю і в двері. І чи є перед стійкою вільне місце, щоб завести модуль завглибшки 585 мм.

Клас захисту системи IP20, тому стійку ставлять у сухе закрите приміщення: технічну кімнату, котельню, склад. За паспортом заряджати батарею можна від 0 до +55 °C, розряджати від -20 до +55 °C. У неопалюваному боксі взимку батарея розряджатиметься, але заряд не прийме, доки не прогріється. Допустима вологість 5–85 %, висота над рівнем моря до 3000 м.

Сусідня модель 3U-LRACK нижча (1629 мм) і вміщує вісім модулів, це 40,96 кВт·год. HRACK вибирають у двох випадках. Перший: більше восьми модулів потрібно вже зараз. Другий: система стартує з п'яти чи шести модулів, але її планують добудовувати. Місць у каркасі потім не додати, а порожні рівні у високій стійці нічому не заважають. За брошурою мінімальна збірка серії BOS-G Pro п'ять модулів (25,6 кВт·год, 256 В), максимальна шістнадцять. Але шістнадцять модулів займають уже дві стійки.

У комплекті тільки каркас. Окремо потрібні модулі BOS-GPack5.1 і блок керування BOS-G-PDU-2, один на стійку. За брошурою BOS-G Pro з блоком уже йдуть двометрові силові кабелі до інвертора EPCable2.0 і ENCable2.0. П'ятиметрові EPCable5.0 і ENCable5.0 докуповують, коли інвертор стоїть далі.

Низьковольтним батареям на 51,2 В, які працюють паралельно (Deye SE-F5 Pro-C, SE-G5.1 Pro-B, Felicity), ця стійка не підходить. Для них є універсальна стійка 19 дюймів. Модулі серій BOS-A і BOS-B сюди теж не стають: у них інші габарити й свої каркаси.
