Розміри сонячних панелей: таблиця, вага і місце на даху
Іван ПлюхінІнженер Energy Evolution, офіційного дистриб'ютора Deye
Коротко

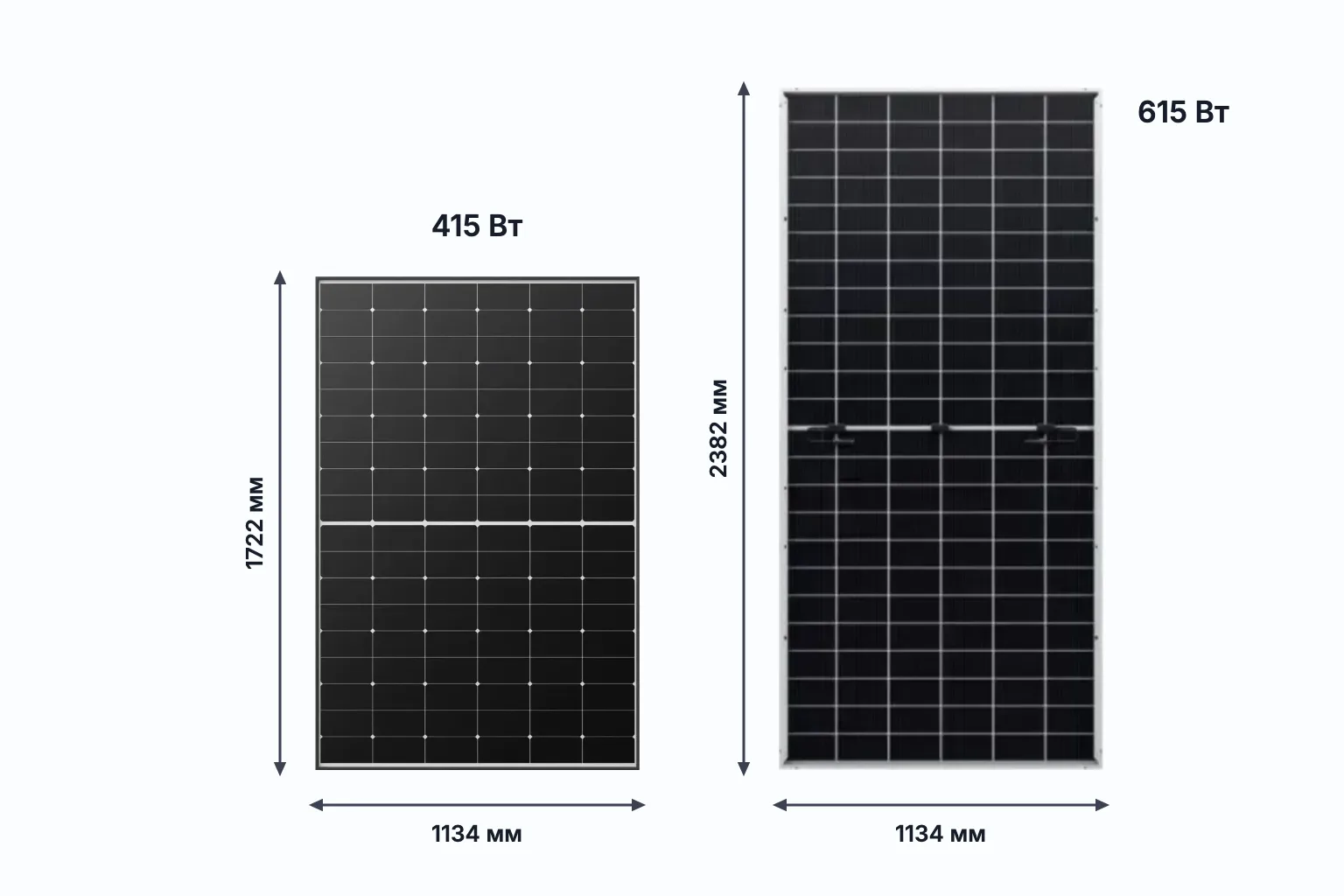

Панелі в нашому каталозі бувають двох розмірів. Компактні на 415, 435 і 455 Вт мають 1722 або 1762 × 1134 мм і важать близько 21 кг. Великі на 610, 615, 645 і 650 Вт мають 2382 × 1134 мм і 33,5 кг. Ширина в усіх однакова, 1134 мм, а різниця в довжині вирішує, скільки рядів стане на ваш схил.
- 1134 мм
- ширина всіх панелей у таблиці, від 415 до 650 Вт
- 2,7 м²
- займає одна панель на 600 Вт і більше
- від 10,5 до 12,4 кг
- на квадратний метр даху без кріплення
Таблиця розмірів сонячних панелей
У таблиці всі панелі з нашого каталогу, для яких у картці є заводські габарити. Товщина в усіх однакова, 30 мм. Назва моделі веде на картку з повними характеристиками.
| Модель | Потужність | Тип | Габарити, мм | Вага |
|---|---|---|---|---|
| LONGi LR5-54HIH 415M | 415 Вт | одностороння | 1722 × 1134 × 30 | 20,8 кг |
| Jinko Tiger Neo 54HL4R-B | 435 Вт | одностороння | 1762 × 1134 × 30 | 21 кг |
| Trina Vertex S+ TSM-NEG9R.28 | 455 Вт | подвійне скло | 1762 × 1134 × 30 | 21 кг |
| LONGi LR8-66HGD 610M | 610 Вт | двостороння | 2382 × 1134 × 30 | 33,5 кг |
| LONGi LR8-66HGD 615M | 615 Вт | двостороння | 2382 × 1134 × 30 | 33,5 кг |
| LONGi LR8-66HVD 645M | 645 Вт | двостороння | 2382 × 1134 × 30 | 33,5 кг |
| LONGi LR8-66HVD 650M | 650 Вт | двостороння | 2382 × 1134 × 30 | 33,5 кг |
Якщо шукаєте розмір сонячної панелі на 600 Вт, у нашому каталозі відповідь одна: 2382 × 1134 мм і 33,5 кг. Такий корпус у всіх чотирьох моделей LONGi на 610, 615, 645 і 650 Вт. Різняться вони комірками і ККД, а розмір однаковий, тому на конструкції їх можна міняти одну на іншу.
Ще три панелі є в каталозі, але в таблицю не потрапили: LONGi LR7-72HVH-650M, JA Solar JAM54D40-470/LB і JAM66D45-605/LB. У їхніх картках немає підтверджених габаритів. Точні розміри є в паспорті партії, і менеджер надішле його до оплати.
Площа однієї панелі і скільки ватів дає метр
площа панелі, м² = довжина, м × ширина, мПотужність з метра = потужність панелі ÷ площа. Вага на метр = вага панелі ÷ площа.
| Панель | Площа | Вт з 1 м² | Вага на 1 м² |
|---|---|---|---|
| LONGi 415 Вт | 1,95 м² | 213 Вт | 10,7 кг |
| Jinko 435 Вт | 2,00 м² | 218 Вт | 10,5 кг |
| Trina 455 Вт | 2,00 м² | 228 Вт | 10,5 кг |
| LONGi 615 Вт | 2,70 м² | 228 Вт | 12,4 кг |
| LONGi 650 Вт | 2,70 м² | 241 Вт | 12,4 кг |
Компактна Trina на 455 Вт дає з квадратного метра стільки ж, скільки велика LONGi на 615 Вт. Більше з тієї самої площі виходить лише в панелей Hi-MO X10 на 645 і 650 Вт. Тож великий формат обирають за зручністю монтажу: на кожен кіловат потрібно менше панелей, затискачів і з'єднань.
Скільки панелей поміститься на схилі
Площу даху ділити на площу панелі не варто, бо панель не ріжеться. Рахуйте окремо, скільки штук стане в ряд по ширині поля і скільки рядів по висоті. Поле тут означає частину схилу, яка лишилася після відступів від гребеня, карниза, країв, димаря й вікон.
панелей = (ширина поля ÷ 1,134 м) × (висота поля ÷ довжина панелі)Кожне ділення округлюйте вниз до цілого. Це розкладка вертикально, довгою стороною вздовж схилу.
| Панель | Поле 10 × 5 м | Поле 10 × 4 м |
|---|---|---|
| LONGi 415 Вт | 16 шт., 6,64 кВт | 16 шт., 6,64 кВт |
| Trina 455 Вт | 16 шт., 7,28 кВт | 16 шт., 7,28 кВт |
| LONGi 615 Вт | 16 шт., 9,84 кВт | 8 шт., 4,92 кВт |
| LONGi 650 Вт | 16 шт., 10,4 кВт | 8 шт., 5,2 кВт |
По ширині 10 м у ряд стає 8 панелей будь-якого розміру. Вони займають 9,07 м, і між ними лишається місце під затискачі. По висоті все залежить від довжини. Два ряди великих панелей займають 4,76 м, тому на полі заввишки 5 м вони стають, а на 4 м уже ні. На невисокому схилі компактних панелей стає вдвічі більше, бо два їхні ряди займають лише 3,52 м.
Тут лише геометрія. Скільки кіловат потрібно саме вашому будинку, розібрано в статті скільки сонячних панелей потрібно для будинку. Точну розкладку під ваш дах зробить менеджер за фото і розмірами схилу.
Яку вагу отримає дах
Сонячна станція важить менше, ніж здається. Компактна панель дає даху близько 10,5 кг на квадратний метр, велика 12,4 кг. Кріплення додає ще кілька кілограмів. Шістнадцять панелей Trina важать 336 кг, шістнадцять LONGi на 615 Вт 536 кг, і ця вага розподілена по всьому полю.
У картках шести панелей з таблиці вказано навантаження 5400 Па спереду, це сніг і тиск вітру. Для LONGi 415 Вт цієї цифри в картці немає. Ззаду більшість витримує 2400 Па, а Trina 4000 Па, тому вона краще тримається, коли вітер намагається відірвати її від даху. Ці цифри діють, лише коли затискачі стоять у зонах, які вказав виробник.
Для справних крокв така вага небагато. Якщо дах старий або крокви вже прогиналися, скажіть про це менеджеру одразу. Інженер подивиться дах на виїзді до монтажу.
Як кріплять сонячні панелі
На скатному даху панелі ставлять на алюмінієві рейки. Самі рейки тримаються на кріпленні під тип покрівлі: на черепиці це гаки, на металочерепиці й профнастилі шпильки або шурупи. Панель притискають до рейки затискачами під раму 30 мм. Крайні панелі в ряду тримають кінцеві затискачі, між сусідніми ставлять міжпанельні.
Розмір панелі впливає і на сам монтаж. Компактну панель на 21 кг двоє людей піднімають на дах без техніки. Велику на 2,38 м і 33,5 кг на схилі ставлять утрьох або з підйомником. Тому на ламаний дах з вікнами і димарем зазвичай беруть компактні панелі, а великі на рівні схили, пласкі дахи й землю.
Двосторонні панелі збирають світло і тильною стороною. Вигода від цього є, коли під ними світла поверхня: гравій, бетон, біла мембрана або сніг. На темній черепиці впритул до панелі тильна сторона майже нічого не дає. Усі такі моделі зібрані в підборці двосторонніх панелей.
Окремих комплектів кріплення в нашому каталозі немає, їх підбирають під конкретний дах. Менеджер складе список за типом покрівлі та кількістю панелей, а монтаж робить наш інженер.
Сонячна панель на балкон
Велика панель на перилах балкона майже завжди погана ідея. Вона має 2,38 м завдовжки, важить 33,5 кг і ловить вітер площею 2,7 м². Усю цю силу тримають перила і їхнє кріплення до плити, а вони на таке не розраховувалися.
Компактна панель на 1,7 або 1,8 м і 21 кг реальніша, але й тут рішення можливе тільки після огляду. Інженер дивиться, з чого перила, як вони тримаються і куди дивиться балкон. Вертикальна панель за рік дає помітно менше, ніж на похилому даху, цифри є в статті скільки панелей потрібно для будинку.
Якщо хочете станцію на балкон, надішліть менеджеру фото балкона і перил. Він скаже, чи є сенс замовляти виїзд, або запропонує інше місце для панелей.
Питання
Який стандартний розмір сонячної панелі?
Єдиного стандарту немає, але поширені два формати. У нашому каталозі компактні панелі на 415, 435 і 455 Вт мають 1722 або 1762 × 1134 мм. Великі на 610, 615, 645 і 650 Вт мають 2382 × 1134 мм. Товщина в усіх 30 мм.
Скільки важить сонячна панель на 600 Вт?
33,5 кг. Стільки важать усі наші панелі LONGi на 610, 615, 645 і 650 Вт з габаритами 2382 × 1134 × 30 мм. На дах це близько 12,4 кг на квадратний метр без кріплення.
Скільки місця на даху займає одна панель?
Від 1,95 до 2,7 м². Компактна панель займає близько 2 м², велика 2,7 м². До площі самих панелей додайте відступи від країв даху, гребеня і карниза.
Що краще для даху приватного будинку, компактні чи великі панелі?
Залежить від схилу. На невеликому або ламаному даху компактні панелі розкласти легше, і двоє людей ставлять їх без техніки. На рівному великому схилі великі панелі дають більше потужності з тієї ж кількості місць. Менеджер порівняє обидва варіанти за розмірами вашого даху.
Чи можна поставити сонячну панель на балкон?
Іноді можна, але тільки після огляду. Велика панель на 2,38 м і 33,5 кг для перил зазвичай заважка і ловить багато вітру. Компактна легша, але й для неї інженер має перевірити перила і їхнє кріплення.
