Інвертор з чистою синусоїдою: чому це важливо для котла, насоса і техніки
Іван ПлюхінІнженер Energy Evolution, офіційного дистриб'ютора Deye
Коротко
Чиста синусоїда означає, що інвертор видає таку саму плавну напругу, як мережа в розетці. На ній спокійно працюють котел, насоси, холодильник та індукційна плита. Модифікована синусоїда йде сходинками, і такі прилади на ній гріються, гудуть або не вмикаються. Таку напругу часто дають дешеві автомобільні перетворювачі 12/220, тому для дому вони не підходять.
- 12 кВт
- 10 секунд витримують Deye і Solis на 6 кВт без мережі
- 16 кВт
- пік на пуск у моделей Deye і Solis на 8 кВт
- < 4 мс
- перехід на батарею в Solis S6-EH1P6K-L-PLUS і Fox ESS P100

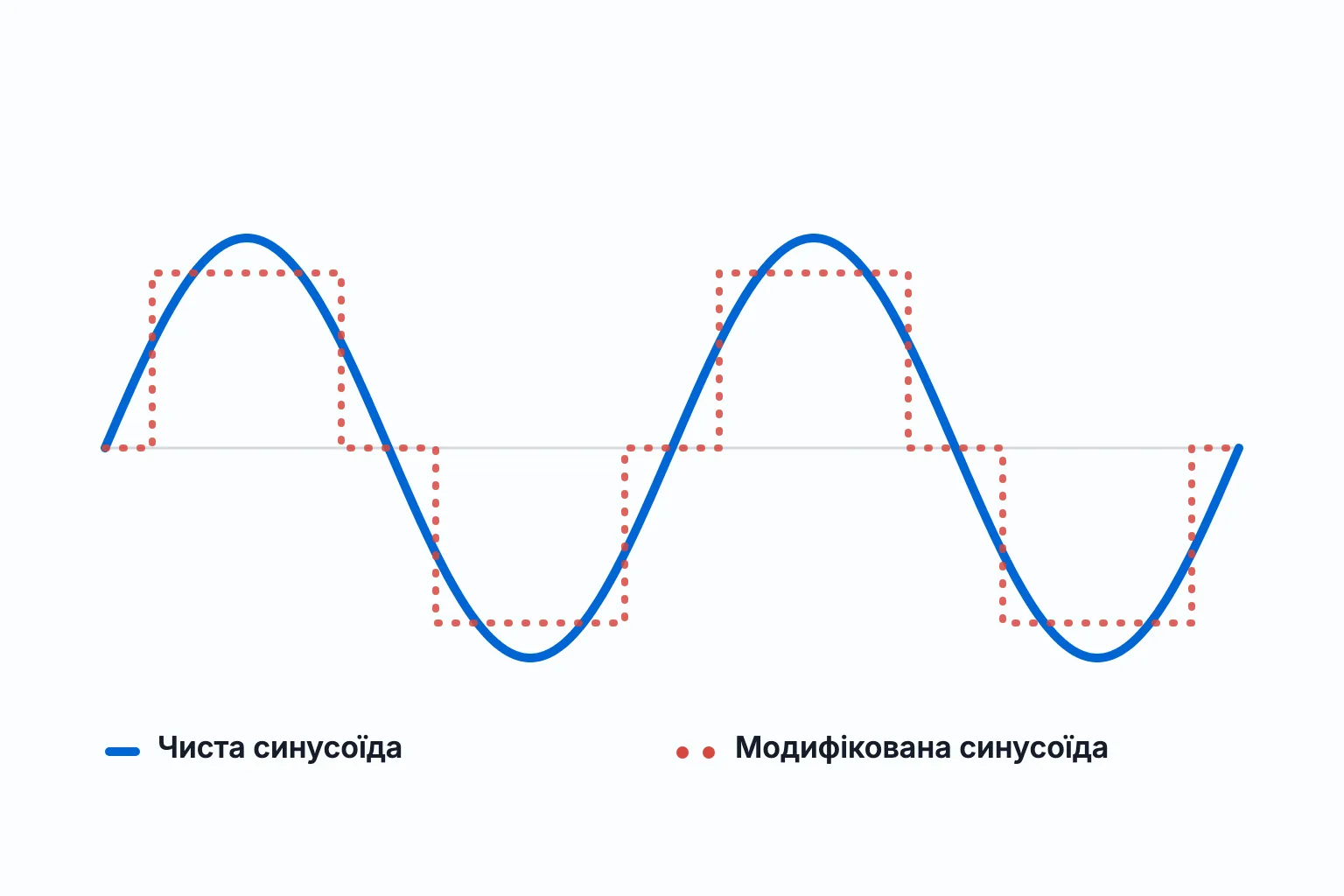

Що таке чиста і модифікована синусоїда
Напруга в розетці весь час змінюється: плавно росте, падає і міняє напрямок, багато разів на секунду. На графіку це рівна хвиля, її і називають синусоїдою. Під таку хвилю зроблені всі побутові прилади.
Батарея дає постійну напругу, а інвертор перетворює її на змінну. Зробити рівну хвилю складніше і дорожче, тому дешеві перетворювачі видають грубе наближення, де напруга стрибає сходинками. Це і є модифікована синусоїда. Лампа чи зарядка телефона різниці майже не помітять. А прилад з двигуном або електронікою отримує напругу іншої форми, ніж та, під яку його робили.
Чиста синусоїда (у паспортах її пишуть як pure sine wave) повторює хвилю мережі. Для техніки тоді немає різниці, звідки йде струм: з мережі чи з батареї через інвертор.
Якій техніці потрібна чиста синусоїда
Найбільше від форми напруги залежать прилади з двигунами та електронним керуванням. Під час відключень саме вони потрібні найбільше.
| Техніка | Що в ній чутливе | Що буває на сходинках |
|---|---|---|
| Газовий котел | плата автоматики, циркуляційний насос, вентилятор | плата видає помилку, котел не запускається або зупиняється |
| Насос свердловини чи опалення | електродвигун | гуде, гріється, важче запускається |
| Холодильник, кондиціонер | компресор | компресор гуде, гріється і важче стартує |
| Індукційна плита | електроніка, яка керує нагрівом | може не вмикатися або вимикатися з помилкою |
| Ноутбук, телевізор, роутер | блок живлення | блок живлення гріється, іноді пищить |
Найважливіший тут котел. Газовий котел без електрики не працює, бо його автоматиці й насосу потрібне живлення. Якщо інвертор дає напругу неправильної форми, будинок може лишитися без опалення навіть з повною батареєю.
Перетворювач 12/220 і гібридний інвертор для дому
«Інвертор 12-220» часто шукають, коли потрібен резерв для дому. Під такою назвою продають автомобільні перетворювачі. Їх підключають до акумулятора машини на 12 В, і вони дають розетку 220 В, щоб у дорозі зарядити ноутбук чи ввімкнути невеликий прилад. Будинок від них не живлять, і справа не тільки у формі напруги. Гібридний інвертор, навпаки, працює синхронно з мережею, тож його напруга за формою така сама, як у розетці.
| Що порівнюємо | Перетворювач 12/220 | Гібридний інвертор для дому |
|---|---|---|
| Батарея | автомобільний акумулятор на 12 В | акумулятор на 48 В, робочий діапазон від 40 до 60 В |
| Потужність | для невеликих приладів | 6 або 8 кВт постійно на резервну лінію будинку |
| Підключення | техніку вмикають у розетку на корпусі | живить лінії будинку через щиток |
| Коли зникає світло | нічого не перемикає, прилади переносите вручну | сам переводить лінії на батарею |
| Заряд батареї | від генератора машини, коли працює двигун | від мережі за розкладом і від сонячних панелей |
| Сонячні панелі | не підключаються | до 12 кВт у моделей на 6 кВт |
Перетворювач 12/220 знадобиться в машині чи на риболовлі. Для котла, холодильника і насоса потрібен інвертор, який стоїть у щитку й сам перемикає будинок на батарею. Панелі до нього можна не ставити: без них гібрид працює як резерв і заряджає батарею від мережі, наприклад уночі.
Пікова потужність: чи запуститься насос
Двигун насоса чи компресора на старті бере більше, ніж потім у роботі. Якщо в цю мить інвертору не вистачає потужності, він вимикається на захист. Так буває навіть тоді, коли постійної потужності досить з головою.
Тому в паспорті дивіться не тільки номінал, а й пік. Гібриди Deye і Solis на 6 і 8 кВт з нашого каталогу без мережі протягом 10 секунд витримують подвійну потужність. Цього досить, щоб запустився свердловинний насос, холодильник чи кондиціонер.
| Модель | Постійно без мережі | Пік протягом 10 секунд |
|---|---|---|
| Deye SUN-6K-SG05LP1-EU | 6 кВт | 12 кВт |
| Deye SUN-6K-SG06LP1-EU-BM2 | 6 кВт | 12 кВт |
| Solis S6-EH1P6K-L-PLUS | 6 кВт | 12 кВт |
| Fox ESS P100-6-H | 6 кВт | 12 кВА |
| Deye SUN-8K-SG05LP1-EU | 8 кВт | 16 кВт |
| Deye SUN-8K-SG06LP1-EU-BM3 | 8 кВт | 16 кВт |
| Solis S6-EH1P8K-L-PLUS | 8 кВт | 16 кВт |
У Felicity IVEM8048 на 8 кВт запас на пуск менший. При перевантаженні до 150 % він працює 10 секунд. Якщо перевантаження більше, тільки 5 секунд. Пуск насоса чи компресора він витримує, але свердловинний насос з ним краще ставити з плавним пуском.
Подивіться пусковий струм свого насоса в паспорті або на табличці на корпусі. Я звірю його з піком інвертора і скажу, чи вистачить моделі на 6 кВт, чи краще взяти 8 кВт.
Що перевірити в паспорті інвертора
- Форма напругиЗнайдіть рядок про форму вихідної напруги (pure sine wave) або коефіцієнт спотворень THD. Що менший THD, то ближча хвиля до мережевої: у Fox ESS P100 спотворення напруги менше 3 %. Якщо написано modified sine wave, для котла і насосів такий інвертор не беріть.
- Пік на пускПодивіться, яку потужність інвертор витримує на пуску і скільки секунд. Для насоса свердловини це важливіше за номінал.
- Перехід на батареюВажливо, як швидко інвертор перемикає будинок на батарею. У Solis S6-EH1P6K-L-PLUS і Fox ESS P100 це менше 4 мс: роутер не перезавантажується, а котел відключення не помічає.
- Напруга батареїДомашні гібриди з нашого каталогу працюють з акумулятором на 48 В. Автомобільний акумулятор на 12 В до них не підключають.
Паспорт будь-якої моделі з каталогу менеджер надішле до оплати. Там видно і форму напруги, і пік, і час переходу на батарею.
Що вибрати для квартири і будинку
У квартирі резерв зазвичай потрібен холодильнику, роутеру, світлу і плиті. Для цього є комплекти для квартири, де інвертор і батарея вже узгоджені за напругою та струмом.
Будинку з газовим котлом найчастіше досить 6 кВт. На такому інверторі одночасно працюють холодильник, котел із насосами, світло, роутер і пральна машина. Дивіться гібридні інвертори 6 кВт або готові комплекти 6 кВт з батареєю.
Якщо разом працюють бойлер, пральна машина і насоси, беріть інвертор на 8 кВт. Як вибрати між 5 і 6 кВт, ми розібрали в окремій статті, а скільки протримається батарея, у статті про автономію.
Розрахунок під ваш будинок робить менеджер. Назвіть котел, насоси і техніку, яку хочете лишити під час відключень, і він підбере інвертор та батарею.
Питання
Чи можна підключити газовий котел до інвертора з модифікованою синусоїдою?
Не варто. Автоматика котла і циркуляційний насос розраховані на плавну напругу. На сходинках котел може видати помилку і зупинитися. Для котла беріть інвертор з чистою синусоїдою.
Чи підійде автомобільний інвертор 12/220 для дому?
Ні, для резерву будинку він не підходить. Він живиться від акумулятора на 12 В, не перемикає будинок на батарею сам і не заряджає її від мережі. Домашній гібрид працює з батареєю на 48 В і сам переводить лінії на неї, коли зникає світло.
Чи запуститься свердловинний насос від інвертора на 6 кВт?
У більшості випадків так. Deye і Solis на 6 кВт без мережі протягом 10 секунд витримують 12 кВт, і цього досить для пуску насоса чи компресора. Пусковий струм свого насоса звірте з менеджером.
Як дізнатися, яка синусоїда в інвертора?
З паспорта. Там є рядок про форму вихідної напруги (pure sine wave означає чисту синусоїду, modified sine wave модифіковану) або коефіцієнт спотворень THD. Якщо в описі товару цього рядка немає, попросіть паспорт у продавця. Ми надішлемо його для будь-якої моделі з каталогу.
Чи працюватиме індукційна плита від гібридного інвертора?
Так, якщо інвертору вистачає потужності. Наприклад, на Fox ESS P100-8-H під час відключення одночасно працюють бойлер на 2 кВт, індукційна плита і насос.
